世界杯足球賽終于落下帷幕，阿根廷力奪大力神杯，老將梅西圓夢卡塔爾！

世界杯結束了總該盤點一下，關于比賽情況有許多專業機構進行總結、盤點。而我還是盤點足球場場地照明的相關知識。

                    足球場地簡介

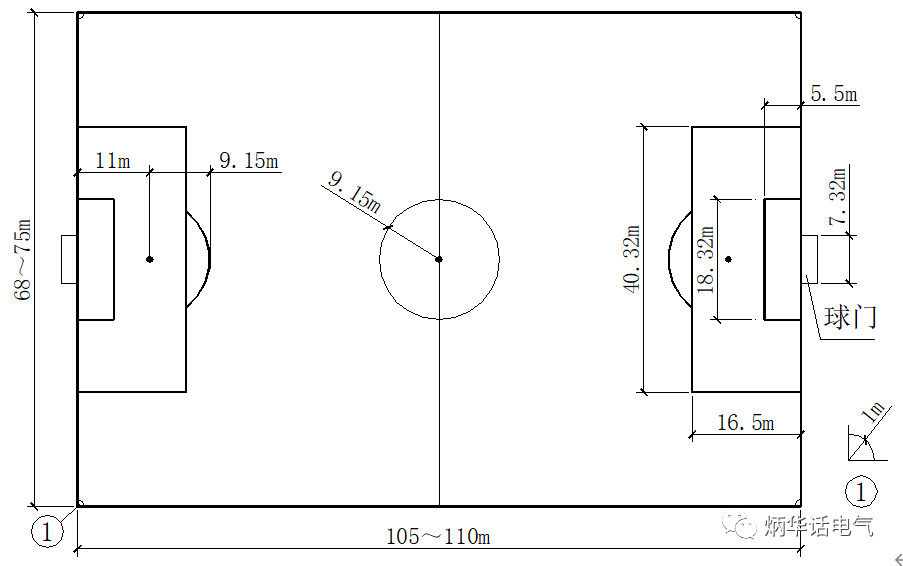

根據國際足聯的規定，足球場場地尺寸見圖1，足球場場地長為105～110m，寬為68～75m，國際正式比賽場地為68m×105m，球場底線和邊線外側至少5m內不能有障礙物，以保證運動員的安全。室內足球?yàn)?人制，場地尺寸為長38～42m，寬18～22m，國際賽事專用室內足球場尺寸為長40m、寬20m，球門寬3m、高2m。

                       圖1 足球場場地尺寸

                      足球場場地照明標準

1 我國照明標準

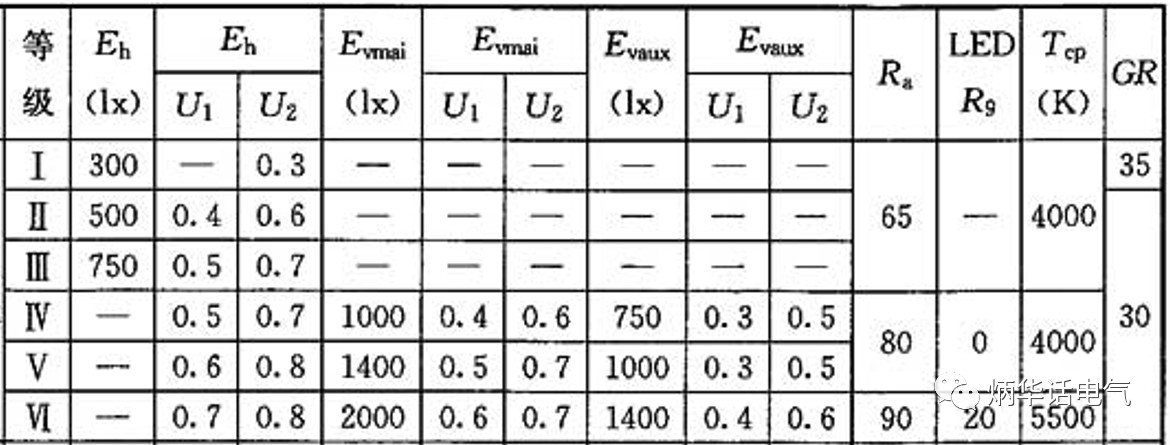

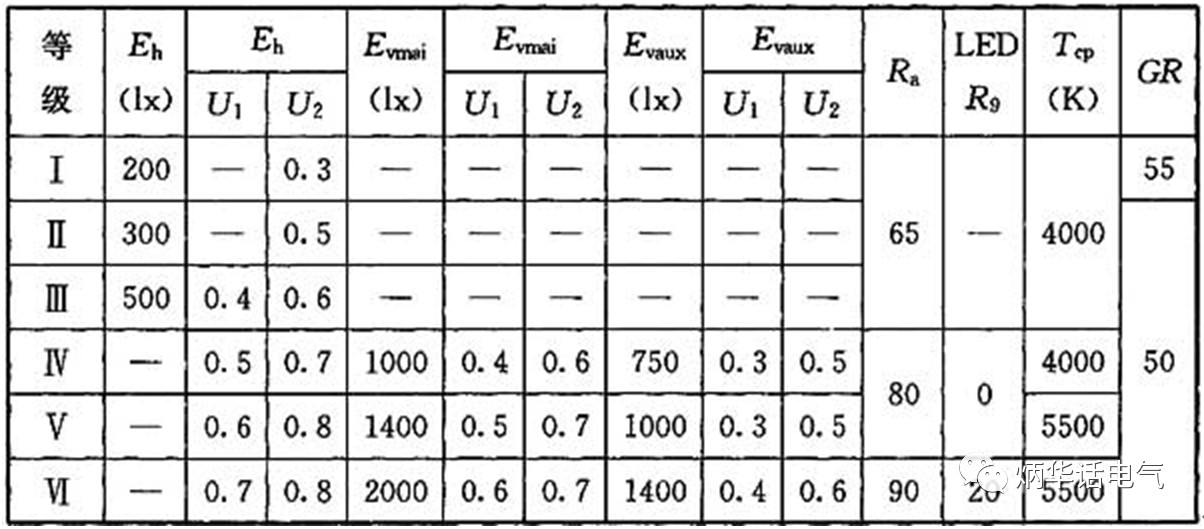

我國室外足球場場地照明標準值見表1，室內足球場場地照明標準見表2，共分六個等級。其中，等級Ⅵ為HDTV轉播重大國際比賽，現在使用越來越多。

表1 室外足球場場地照明標準值

表2 室內足球的照明標準值

如果足球場要舉行國際比賽，還應滿足國際體育組織照明的要求，下面是相關足球場照明標準，供讀者參考。

2 國際足聯的場地照明標準

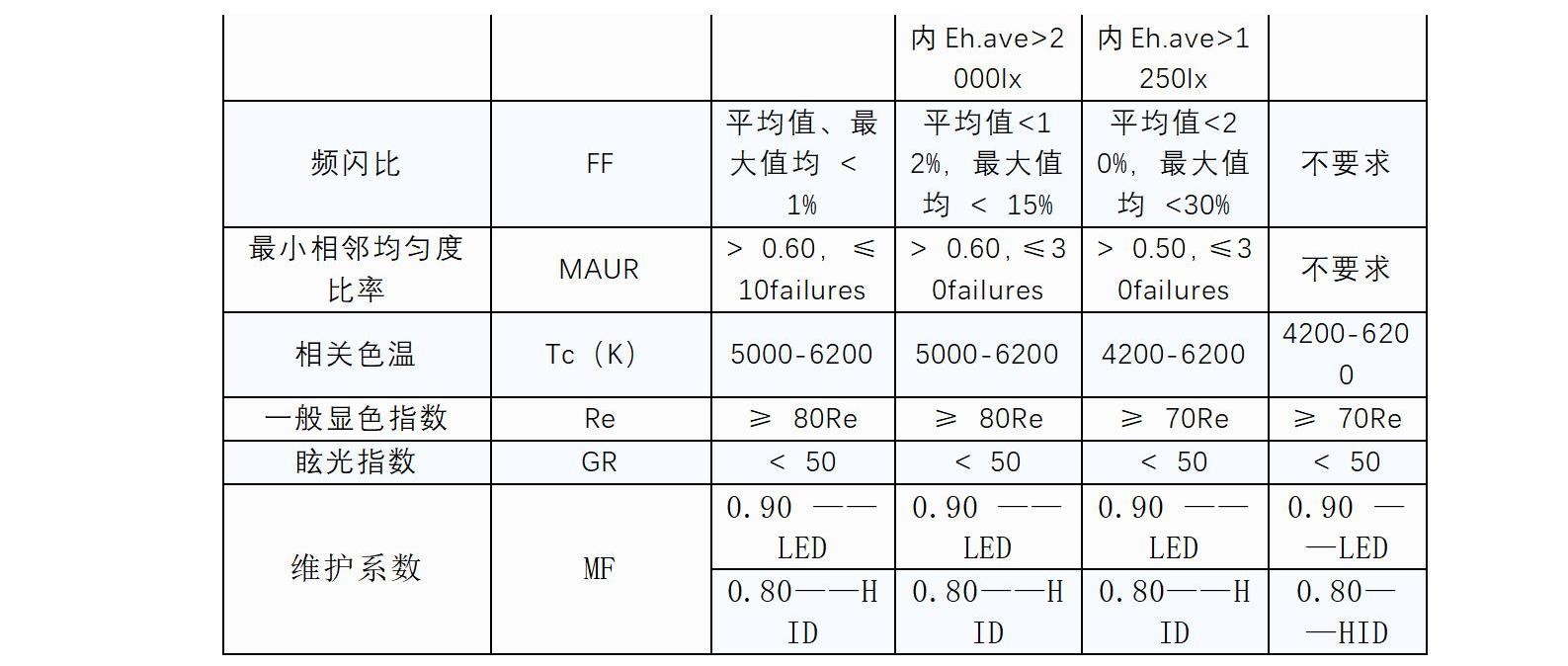

表3 FIFA足球場人工照明參數推薦值

體育場的等如表5-4所示

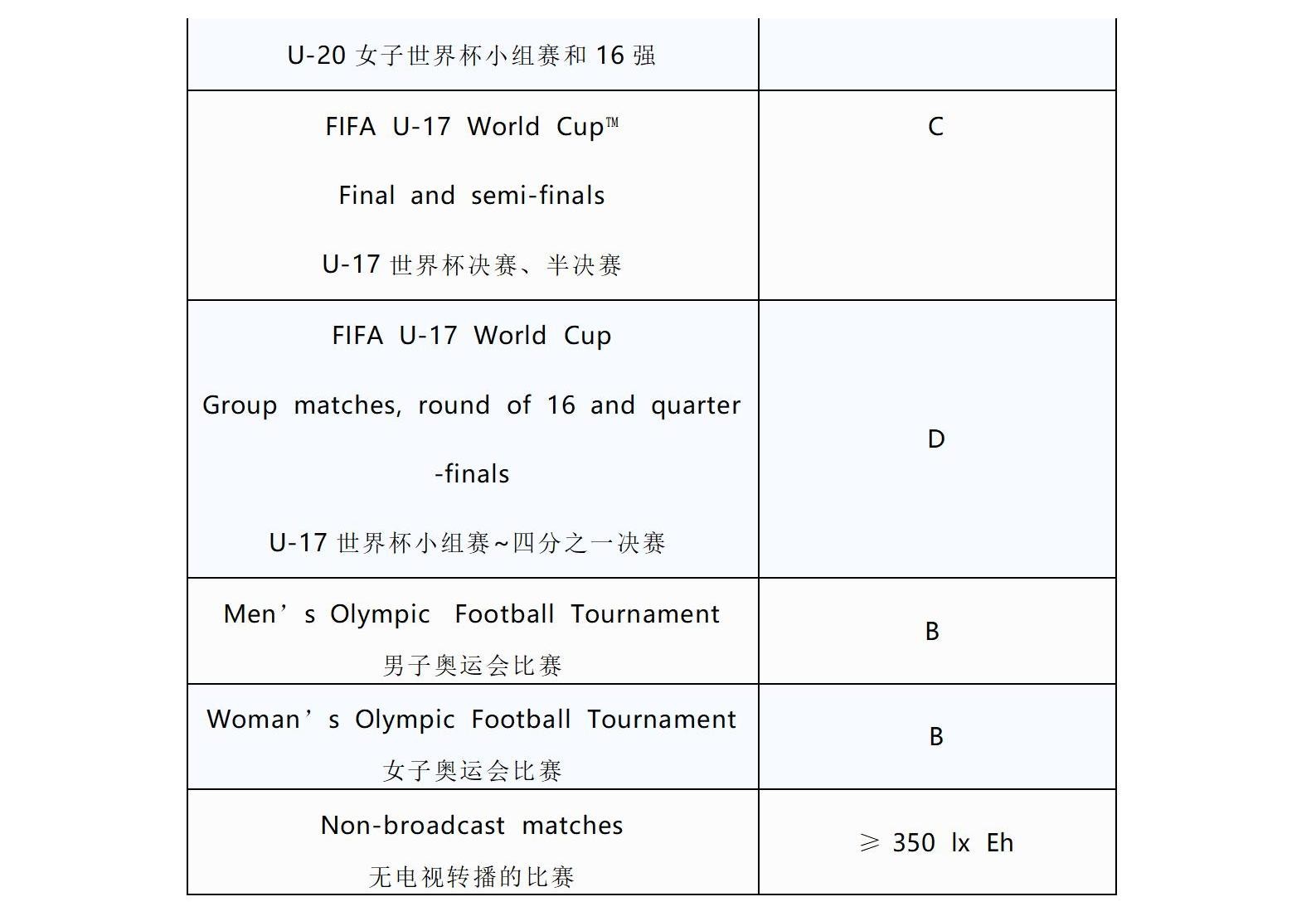

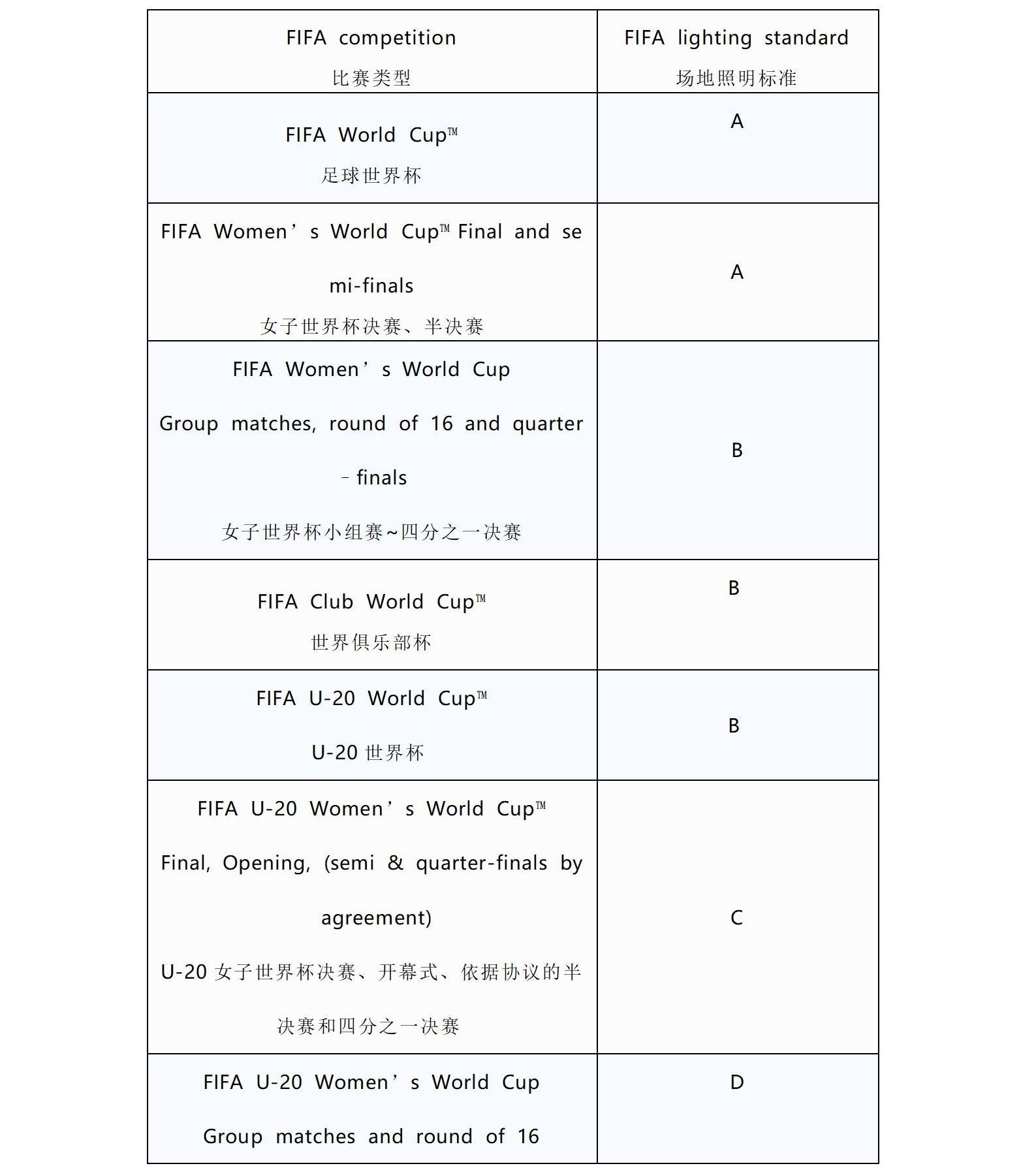

表4 FIFA關于體育場的等級劃分

注：表3、表4是根據FIFA2020編制而成。

3 CIE關于足聯的照明標準

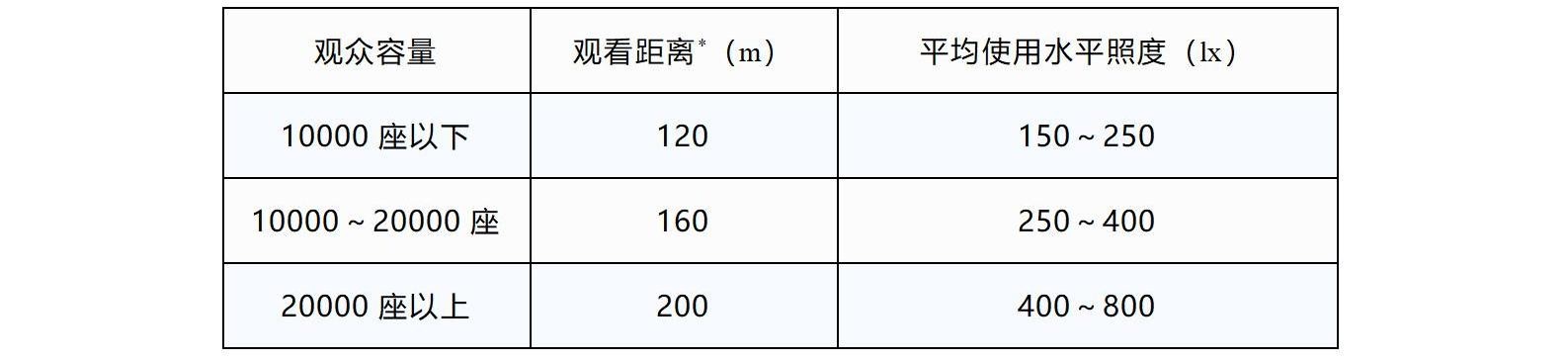

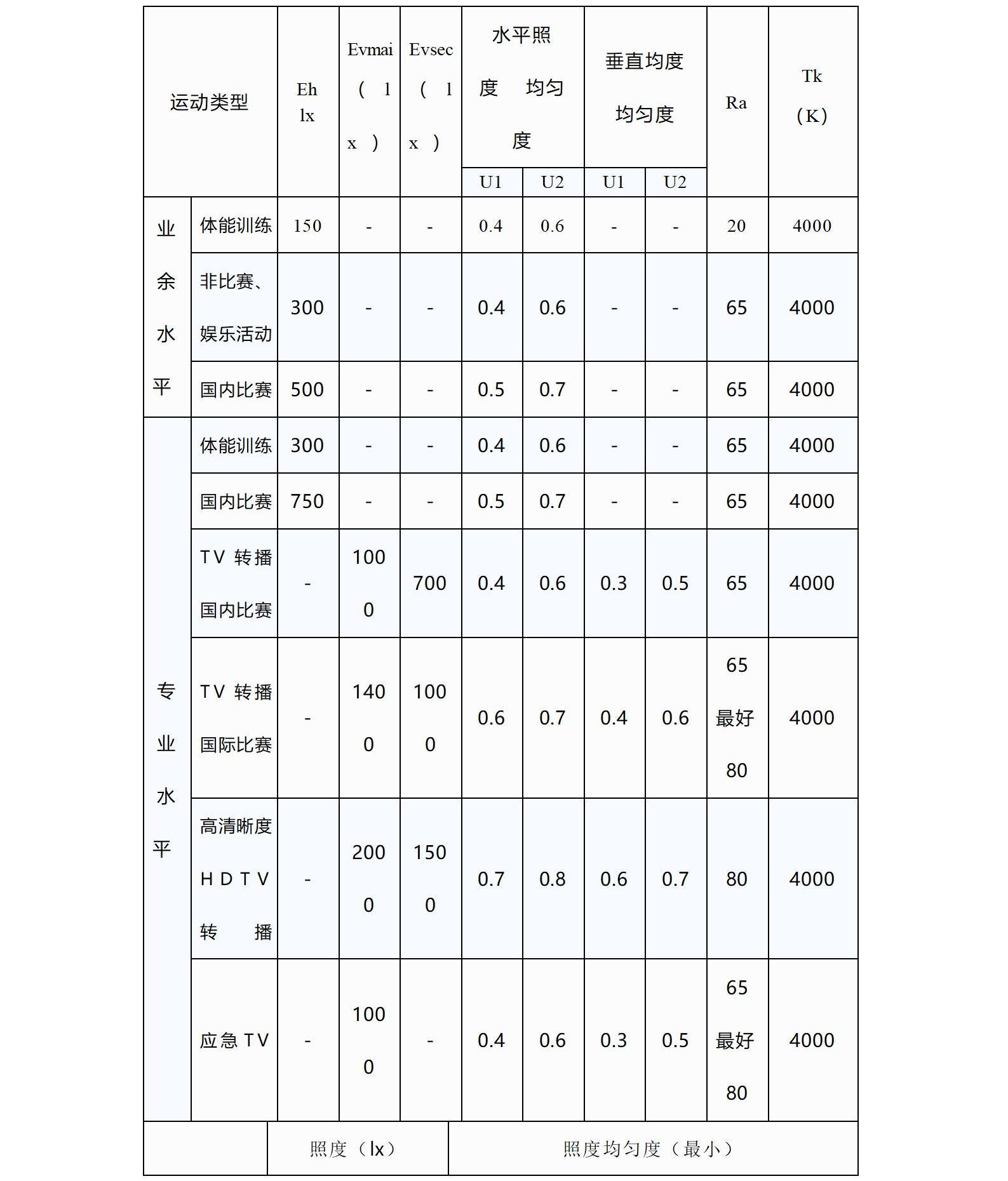

表5 規格不同的足球場平均使用水平照度

*觀看距離是指觀眾席最遠點到球場最遠點的距離。

4 國際體育聯合會關于室內足球照明標準

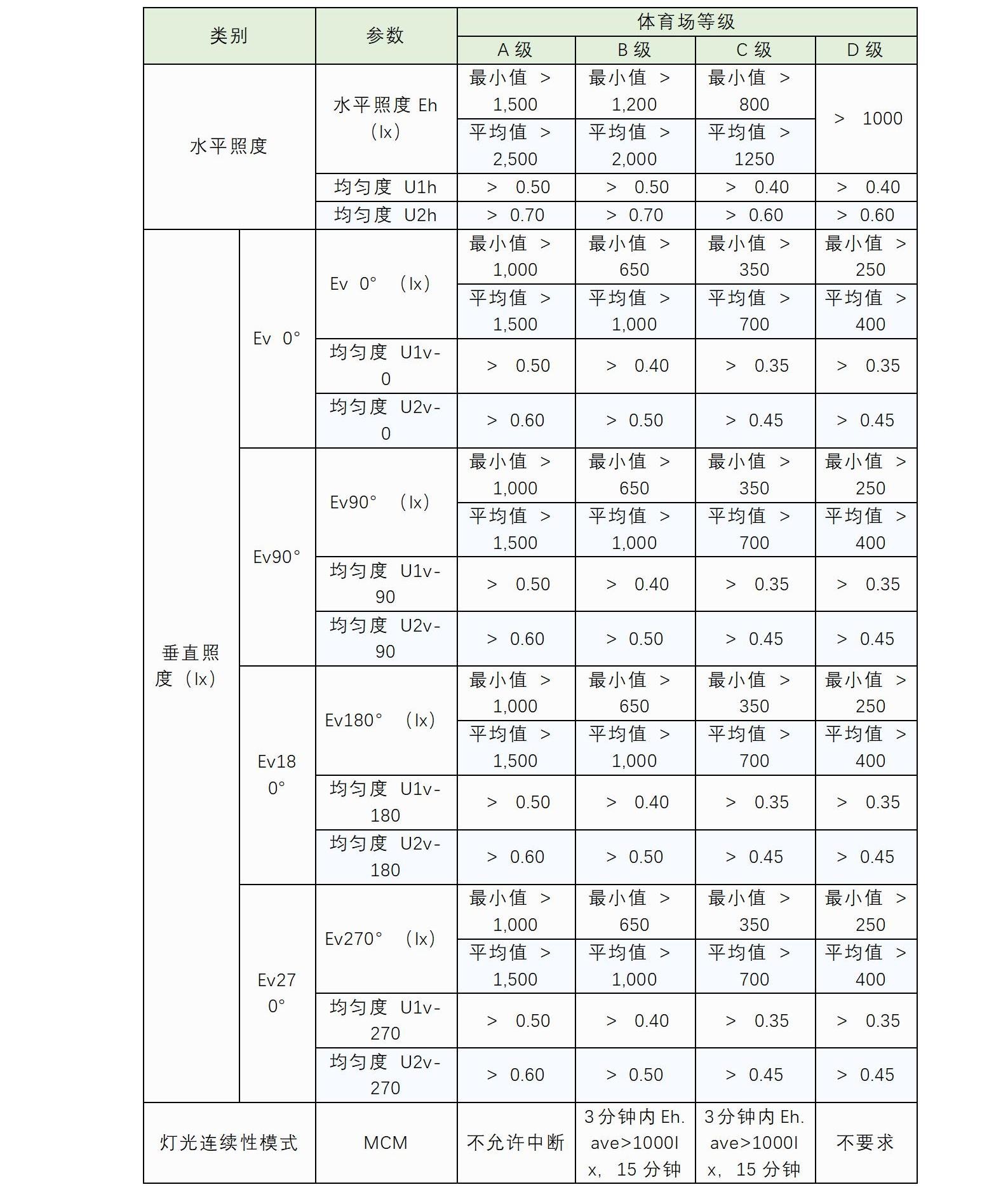

表6  GAISF室內足球場照明標準

5 奧運會標準

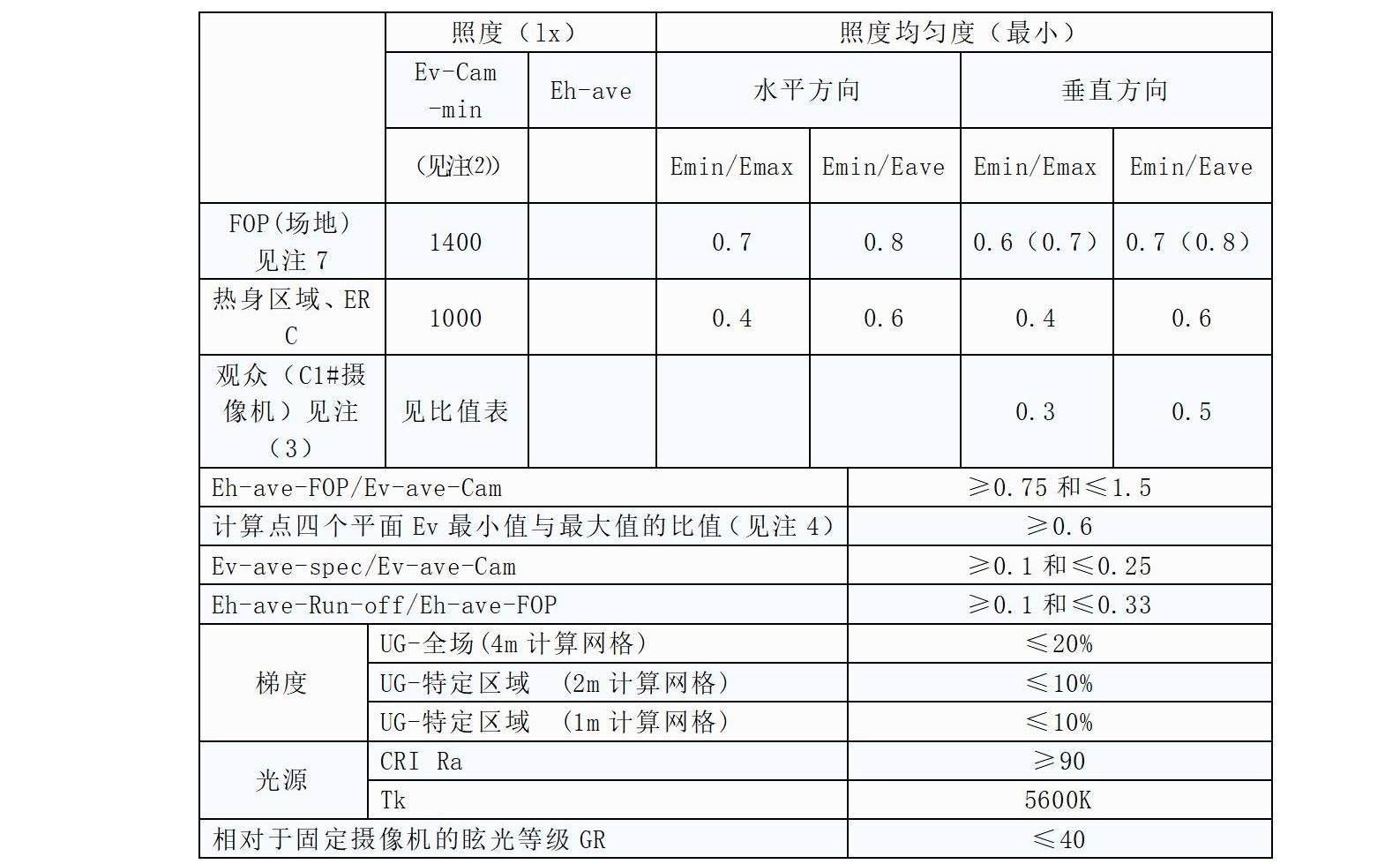

表7 奧運會的照度標準

注：（1）垂直照度計算平面和攝像機位置按組委會要求進行設計；

（2）Ev-min為所有計算點中的最小垂直照度值，而非最小的平均垂直照度值，這一點非常重要，是奧運會標準與其它標準區別最大之處；

（3）表中“觀眾”指的是前12排座位，超過15排座位，垂直照度均勻度將會降低；

（4）Ev-max和Ev-min為比賽場地內所有計算點4個垂面上的最大和最小垂直照度值；

（5）除注明外，所有計算網格為1m；

（6）照度等級為奧運比賽時的最小值；

（7）所有的主攝像機（ERC除外），都滿足Ev-min=1400lx。對于ERC，Ev-min可以為1000lx；

（8）ARZ₁內的Ev-max應在ARZ₂范圍之內。

（9） 縮寫定義

ERC:搖動攝像機，四個于比賽場地邊線和底線平行的垂直平面上的垂直照度；

SSM：超級慢動作攝像機；

FOP：用于比賽區域的場地，足球場的FOP為105~110m×68~75m；

TF=Total FOP=觀眾席所包圍的場地，包括用于比賽區域的FOP；

Cam=攝像機；

ARZ1=球場兩端，球門線、邊線和禁區之間的區域；

ARZ2=球門區；

Spec=觀眾；

C1#=主攝像機；

UG-FOP：FOP區域內的照度梯度；

UG-ARZ1：AZR1區域內的照度梯度。

                       布燈方式

電視轉播與否關系到體育照明的水平。

1 四角布燈

                       圖2 四角布燈

適用范圍：適用于有電視轉播的足球場，廣泛應用于中小型體育場。四角布置是足球場地照明主要的布燈方式。

技術特點：四個燈桿或燈塔（以下簡稱燈桿）布置在四個角球區外，同時，也應布置在運動員正常視線之外。對角燈桿通常在足球場場地對角線的延長線上。

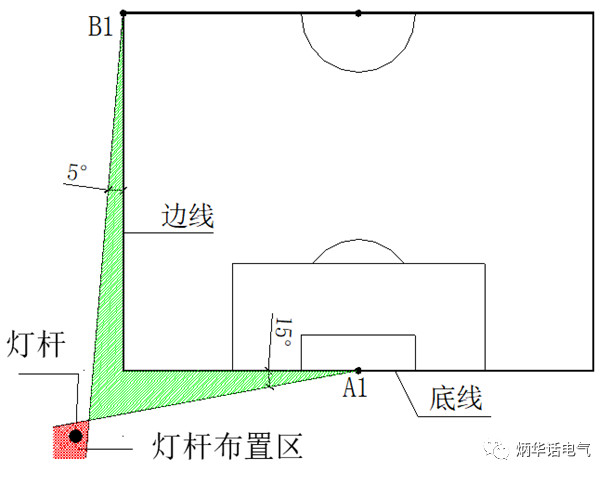

燈桿位置：無電視轉播時，圖中邊線外5°和底線外10°是最小值，燈桿只能布置在圖中紅色區域內。有電視轉播的場地，圖中底線外的角度不應小于15°

燈桿高度：燈桿的高度按式1計算：h=d.tgφ                 （1）式中，h---燈桿的高度，從燈拍中心點到地面的距離，單位m；d---場地中心點到燈桿的距離，單位m；φ---燈桿頂與場地中心點的連線與場地平面的夾角，φ≥25°。

因此，先在場地平面上給出d，再用角度φ，就可用式1計算出燈桿高度h。

燈具與燈架：燈具安裝支架要前傾15°，避免上排燈光被下排燈遮擋，造成光的損失及球場上照度不均勻。

2 兩側布置——光帶布置

光帶布置：分為連續光帶布置和斷續光帶布置，代表案例分別為廣州奧林匹克體育場和國家體育場“鳥巢”。

適用范圍：有電視轉播的足球場，尤其適用于特大型、大型體育場。

技術特點：有電視轉播的賽場，一般都有看臺，看臺頂棚可以支撐照明裝置。與四角布置相比，光帶布置的燈具離球場更近，照明效果更好。

光帶位置：為了保持守門員及在角球區附近進攻的球員有良好的視線條件，以球門線中點為基準，底線兩側至少15°之內可布置燈具，但不能照射到禁區內；底線向外20°可以布燈。

通常，大中型體育場東西兩側各設置一條光帶即可，某些大型體育館，也可采用此方式布置燈具。隨著電視轉播技術的提升，HDTV已經普及，UHDTV也已開始轉播，對照明要求更高，燈具數量將有所增加。因此，特大型體育場及多數大型體育場，尤其是綜合性體育場，每側往往要設置兩排光帶，前排光帶設置在雨棚邊緣附近，負責遠端照明；另一排光帶設在雨棚的中部或后部，負責近端照明。

光帶高度：光帶的高度也可按式1進行計算，但d值和h值的含義發生了變化。

因此，先在球場平面上給出d，再取角度φ，用式1計算出光帶高度h。

3 兩側布置——多桿布置

多桿布置：典型的多桿布置有四桿、六桿、八桿布置，多為東西兩側對稱。

適用范圍：沒有電視轉播的足球場，其照明多采用多桿布置方式，偶有多桿布置應用于電視轉播的場地。

特點：通常將燈桿布置在賽場的東西兩側，一般來說，多桿布燈的燈桿高度可以比四角布置的低。多桿布置有四桿布置，圖3中“④”所示；或采用六桿布置，圖中“⑥”所示；也可采用八桿布置方式，如圖中“⑧”所示；很少采用十桿或十桿以上布置方式，也很少采用奇數燈桿布置方式。

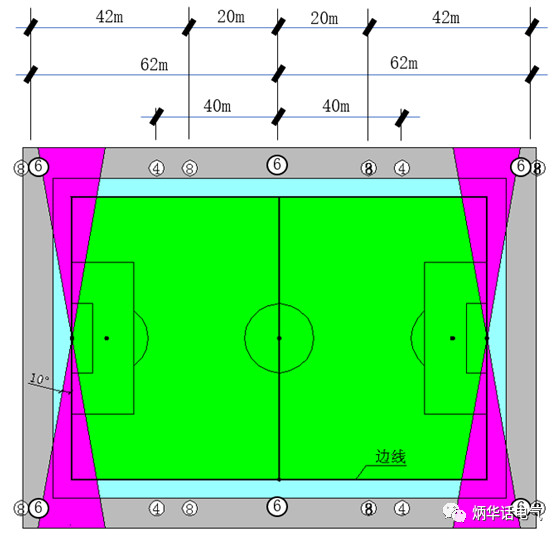

                       圖3 多桿布置燈具示意

燈桿位置：為了避免對守門員和進攻隊員的視線干擾，以球門線中點為基準點，底線兩側至少10°角之內不建議布置燈桿，即圖中粉紅色區域。（注：多桿布置適用于沒有電視轉播的場地照明，如果需要電視轉播，則圖中粉紅色角度應為15°）

燈桿還應布置在無障礙區之外，并不得影響觀眾正常觀看的視線。

燈桿高度：多桿布燈的燈桿高度仍用公式1進行計算，計算三角形要包含燈桿，并同時與場地垂直、與底線平行，夾角φ≥25°。

國際足聯2020版標準給出燈桿高度需滿足h≥15m，具體要求見表8。

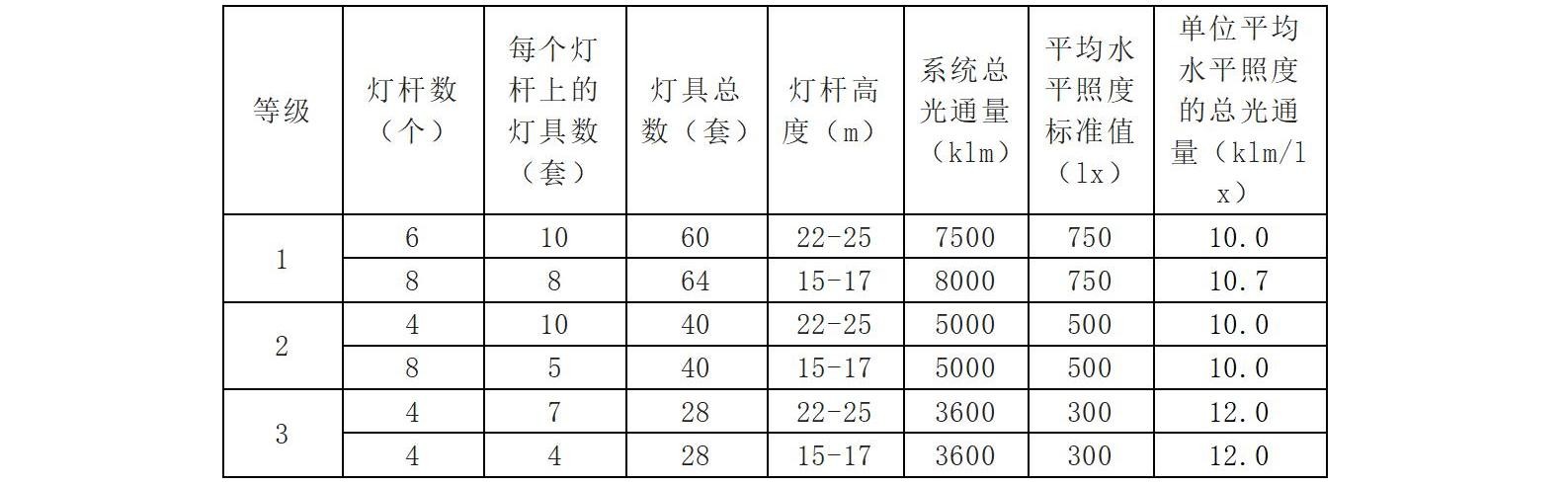

表8 FIFA 2020推薦的多桿布置

表中，1級——國際足聯精英比賽訓練；2級——國際足聯比賽訓練；3級——國際足聯標準訓練。

4 周圈布置

周圈布置：這是FIFA 2020標準中才開始使用的布燈方式，在此之前，歐足聯、亞足聯等機構開始使用，可以理解為試用，現在在全球范圍內推廣使用，這次卡塔爾世界杯至少兩個賽場采用此布置方式。

適用范圍：有電視轉播的特大型、大型足球場，尤其適用于綜合性體育場。

技術特點：燈具借助雨棚下的馬道沿著場地四周布置，這是FIFA 2020的新規定。

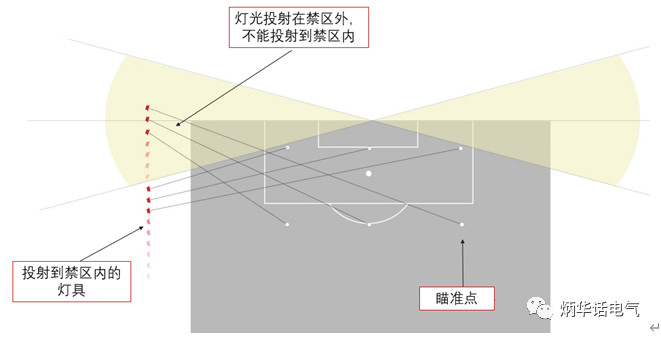

過去角球附近禁止布燈區域（如圖4所示），F(xiàn)IFA新標準也允許布燈。如果此區域布置燈具，要避免將燈光投射到大禁區內。

             圖4 原來禁止布燈的區域可以有條件布燈

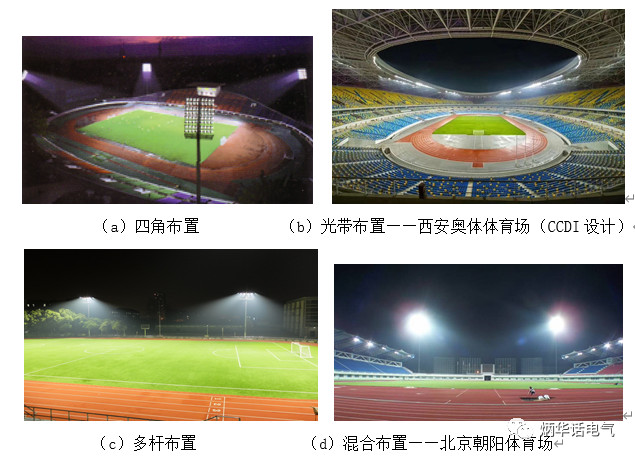

                       案例圖示

5 混合布置

適用范圍：有電視轉播的足球場。此種布燈方式也被廣泛地應用，尤其適用于綜合性體育場、舊場館改造等情形。

技術特點：融合了兩側布置、四角布置的特點。

       （e）周圈式布置——阿根廷與法國冠軍大戰
